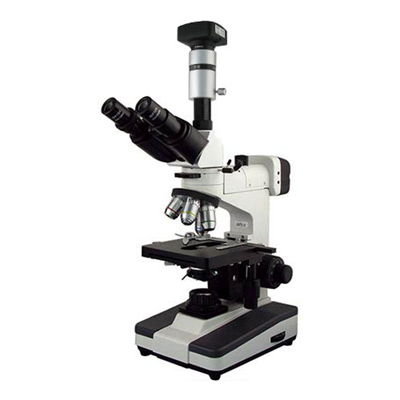

透反射顯微鏡BM-12D（電腦）

三目4個物鏡，1600倍，電光源
配500萬CMOS、適配鏡，電腦自購
載物臺尺寸：雙層移動平臺，平臺尺寸：140mm×140mm 移動范圍：75mm×40mm
瞳距：55-75 mm　

產品介紹

一、用途

BM-12D 電腦透反射顯微鏡采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明場和偏光觀察，又可在透射光照明下作明場觀察，采用電光源，亮度可連續調節，鉸鏈?zhǔn)界R筒30°傾斜，可360度自由轉動。

本儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。

二、技術規格

1、目鏡：

類別	放大倍數	視場直徑
平場目鏡	10X	Φ18mm
	16X	Φ11mm
	10X(可調焦0.1mm尺)	Φ18mm（選購）

2、物鏡：

類別	放大倍率	數值孔徑	工作距離
物鏡	4X	0.10	37.5mm
	10X	0.25	7.31mm
	40X	0.65	0.63mm
	100X（油）	1.25	0.18mm

3、載物臺尺寸：雙層移動平臺，平臺尺寸：140mm×140mm 移動范圍：75mm×40mm

4、瞳距：55-75 mm　

5、調焦裝置：30 mm粗微動調焦同軸機構 微調格值0.002mm

6、聚光鏡：N.A.1.25可調中阿貝聚光鏡帶可變光欄

7、光源：反射照明，鹵素?zé)鬉C85V-230V，6V/20W；透射照明，鹵素?zé)鬉C85V-230V，6V/20W，亮度可調

8、濾色片：插板式濾色片：綠色、藍色、黃色

9、偏光裝置：檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路

10、計算機成像系統：

(1)數字CMOS攝像機，500萬像素。帶幾何測量分析軟件。該軟件對點、線、圓及弧、直線度、圓度、面積等測量。

(2)MCL-Z 適配鏡

(3)電腦自購

三、選購

1、數字CMOS攝像機，300萬/1000萬像素

2、數碼攝像機系統：便攜式數碼攝像機、數碼圖像適配鏡（攝像型）、轉接環

四、儀器成套性
