一、用途

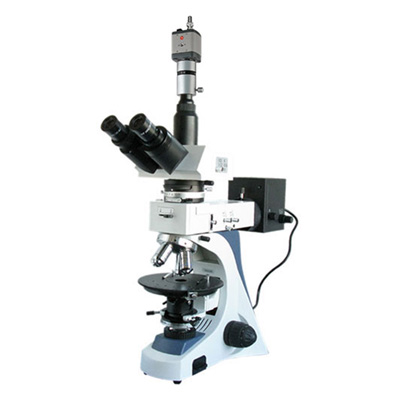

BM-60XCC 電腦透反射偏光顯微鏡是地質、礦產、冶金等部門和相關高等院校zui常用的專業實驗儀器之一，近年來，隨著光學技術的不斷進步，作為光學儀器的偏光顯微鏡，其應用也越來越廣闊，BM-60XCC電腦透、反射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微鏡攝影，配置有石膏λ片、云母1/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品。

本儀器采用電光源，照明可連續調節亮度，鉸鏈?zhǔn)饺跨R筒30°傾斜，可360度自由轉動。

二、技術規格

1、目鏡：

類 別	放 大 倍 數	目視場直徑
平場目鏡	10X	Φ20mm
網格目鏡	10X	Φ20mm
十字目鏡	10X	Φ20mm
分劃目鏡	10X	Φ20mm

2、物鏡：

類別	放大倍數	數值孔徑（NA）	蓋玻片厚度
無限遠平場消色差無應力物鏡	4X	0.10	-
	10X	0.25	-
	20X	0.40	-
	40X	0.65	0.17mm
	60X	0.85	0.17mm

3、物鏡和目鏡配合倍率表：

物 鏡	目 鏡	鏡筒系數	總放大倍數
4X	10X	1X	40X
10X			100X
20X			200X
40X			400X
60X			600X

4、觀察筒：三目觀察鏡筒

5、機械筒長：無限遠系統(∞)

6、瞳距：55-75mm

7、轉換器：五孔中心可調

8、旋轉圓工作臺：直徑Ф172mm，移動范圍：360°等分刻度，游標精度6′

9、移動尺：移動行程30×40mm

10、調焦范圍：22mm，同軸共軌式粗微動調焦，微動格值0.002mm

11、濾色片：藍色

12、補色器：石膏λ片，云母1/4λ片、石英楔子

13、聚光鏡： N．A=1．30搖擺式阿貝聚光鏡帶可變光欄。

14、集光鏡：高亮度固定式照明

15、光源：上照明：鹵素?zé)?2V30W，AC85V-230V，亮度可調；下照明：鹵素?zé)?2V30W, AC85V-230V, 亮度可調

16、計算機成像系統：CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)USB接口，（電腦自購）

三、儀器成套性

序號	名 稱	單位	數量
1	顯微鏡主體	臺	1
2	三目鏡筒	只	1
3	目鏡：10×/Φ20mm	只	2
4	10×十字目鏡、10×分劃目鏡、10×網格目鏡	只	各1
5	無限遠無應力平場消色差物鏡：4×/0.1（∞/ - ）、10×/0.25（∞/ - ）	只	各1
	20×/0.40（∞/ - ）、 40×/0.65（∞/0.17）、60×/0.85（∞/0.17）
6	石膏1λ試片、云母1/4λ試片、石英楔子試片	件	各1
7	0.01mm測微尺（C1型）	片	1
8	落射（反射）照明器	只	1
9	落射（反射）照明器燈箱	只	1
10	透射光藍色圓形濾色片	片	1
11	反射光濾色板：ND25、LBD-2、IF550	塊	各1
12	Φ17mm通光板	塊	1
13	2.5mm孔徑光欄調中六角扳手	把	2
14	2mm鎖緊（固定）螺釘六角扳手	把	1
15	移動尺	把	1
16	調節手柄	只	2
17	透射接頭	只	1
18	備用燈泡 （12V30W）	只	2
19	防塵罩	只	1
20	CCD視頻攝像頭	只	1
21	適配鏡（MCL-Z)	只	1
22	外置式圖像采集卡（BM-A/D視頻轉換器）	塊	1
23	產品使用說明書	份	1
24	產品合格證明	份	1
25	產品保修卡	份	1
