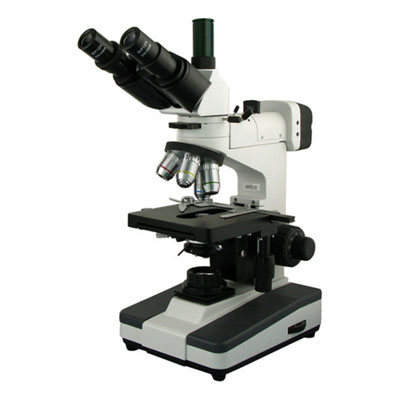

金相顯微鏡BM-53XC（三目、正置）
三目，40～400倍，透反射雙光源帶偏光
目鏡：10X 12.5X
物鏡：4X 10X 20X 40X
三目筒： 鉸鏈?zhǔn)界R筒，30°傾斜，可360°旋轉
目鏡：10X 12.5X
物鏡：4X 10X 20X 40X
三目筒： 鉸鏈?zhǔn)界R筒，30°傾斜，可360°旋轉
產品介紹
一、用途
BM-53XC正置金相顯微鏡采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明場和偏光觀察，又可在透射光照明下作明場觀察。
本儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。該儀器另可選購本公司提供的金相圖像分析軟件在計算機上進行測量分析及評級
二、技術規格
1、目鏡：
| 類 別 | 放大倍數 | 視場直徑 |
| 平場目鏡 | 10X | Φ18 |
| 12.5X | Φ11 |
2、物鏡：
| 類 別 | 放大倍數 | 數值孔徑N.A（mm） | 工作距離 |
| 195平場金相物鏡 | 4X | 0.10 | 25.0 |
| 10X | 0.25 | 11.0 | |
| 20X | 0.40 | 9.0 | |
| 40X | 0.60 | 3.8 |
3、顯微鏡的總放大倍率：
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 4X | 10X | 1X | 40X |
| 10X | 100X | ||
| 20X | 200X | ||
| 40X | 400X |
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 4X | 12.5X | 1X | 50X |
| 10X | 125X | ||
| 20X | 250X | ||
| 40X | 500X |
4、三目筒： 鉸鏈?zhǔn)界R筒，30°傾斜，可360°旋轉
5、機械筒長：160mm
6、瞳距：55-75mm
7、載物臺：平臺尺寸：140mm×140mm；移動范圍：75mm×50mm
8、濾色片：插板式濾色片（ 綠、藍、黃）
9、調焦裝置：粗微動同軸調焦帶限位、粗動調焦張力鎖緊裝置；微動格值：0.002 mm
10、聚光鏡：N.A.1.25阿貝聚光鏡帶可變光欄及濾色片
11、偏光裝置：檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路
12、光源： 落射照明，鹵素?zé)?6V/20W AC85V-230V，亮度可調；透射照明，鹵素?zé)?6V/20W AC85V-230V，亮度可調
三、儀器成套性
| 序 號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 顯微鏡主體 | 臺 | 1 | |
| 2 | 三目鏡筒 | 只 | 1 | |
| 3 | 平場目鏡：WF10×、WF12.5× | 只 | 各2 | |
| 4 | 長工作距離平場物鏡：4×、10×、20×、40× | 只 | 各1 | |
| 5 | 三目鏡直筒管（配三目鏡筒） | 只 | 1 | |
| 6 | 濾色片：黃、蘭、綠 | 片 | 各1 | |
| 7 | 燈泡（6V20W）、保險絲（1A） | 只 | 各1 | 備用 |
| 8 | 起片鏡 | 片 | 1 | |
| 9 | 驗片鏡 | 片 | 1 | |
| 10 | 濾色片插片：黃、蘭、綠 | 片 | 各1 | |
| 11 | 電源線 | 根 | 1 | |
| 12 | 產品使用說明書 | 份 | 1 | 1 |
| 13 | 產品合格證明 | 份 | 1 | 1 |
| 14 | 產品保修卡 | 份 | 1 | 1 |
